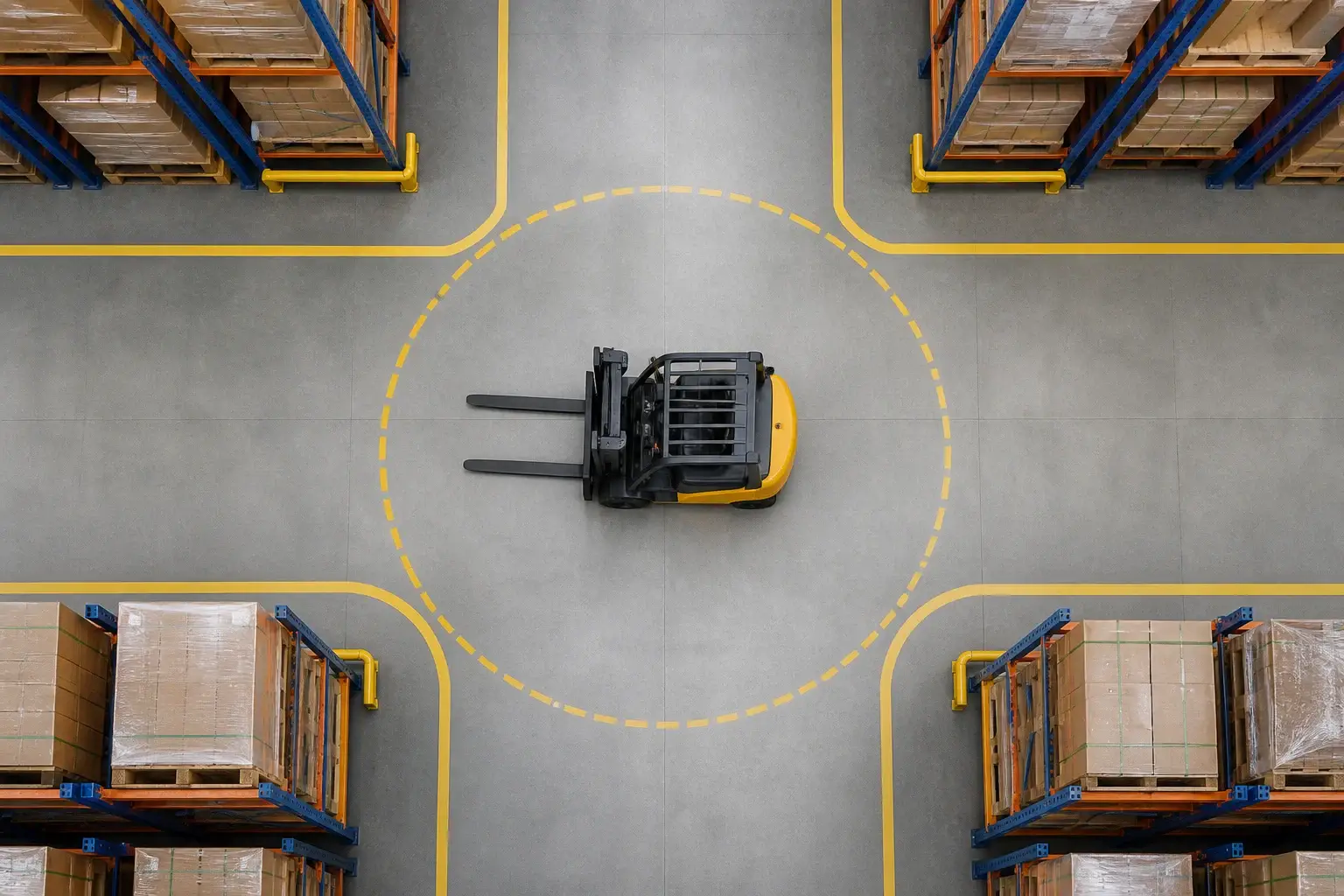

Largura de corredor: meça a manobra, não só o vão
Um roteiro para medir corredor, carga, palete e folgas e conferir a dimensão de operação publicada para cada equipamento.
Resposta direta
Mapa de medição
- Meça a menor distância livre entre estruturas ao longo de toda a rota.
- Registre largura e comprimento do palete/carga e sentido de entrada.
- Desenhe aproximação, giro, elevação, posicionamento e retirada.
- Identifique colunas, proteções, portas, pedestres, saídas e obstáculos.
Desenhe o ciclo completo em planta e marque a menor passagem.
Dados para comparar modelos
Peça o mesmo conjunto de informações para cada alternativa.
Dados geométricos e operacionais
Entrada: Palete/carga
- Como validar
- Dimensão real, saliência, orientação e estabilidade.
Entrada: Equipamento
- Como validar
- Modelo, mastro, pneu, garfos/acessório e folha de dimensões.
Entrada: Manobra
- Como validar
- Dimensão de corredor declarada, método usado e folga adotada.
Entrada: Ambiente
- Como validar
- Rack, piso, obstáculos, proteção, faixa de pedestre e rota de fuga.
Como ler o número do fabricante (Ast)
Nas fichas técnicas no padrão VDI 2198, comuns em fabricantes europeus, a linha “largura de corredor de trabalho (Ast)” é a menor largura de corredor reto em que a máquina, com a carga indicada, consegue girar 90° e depositar o palete. A ficha informa o palete usado (800 × 1200 longitudinal ou 1000 × 1200 transversal). Se o seu palete ou carga for maior, ou se a operação adotar folga maior, o corredor necessário aumenta.
Ast = Wa + x + l6 + a (contrabalançada de 4 rodas)
- Wa (mm)
- Raio de giro externo da máquina.
- x (mm)
- Distância do centro do eixo dianteiro à face frontal dos garfos.
- l6 (mm)
- Comprimento da carga considerada na ficha.
- a (mm)
- Folga de segurança adotada pela VDI 2198 (200 mm).
Limites e premissas: Retráteis, empilhadores, transpaleteiras e contrabalançadas de 3 rodas usam fórmulas próprias; leia a ficha do tipo certo. O Ast vale para corredor reto e para o palete de referência da ficha; curvas, colunas e cruzamentos precisam do desenho da operação. Não é mínimo legal: a folga final é decisão da operação, validada com o fabricante.
Erros que distorcem a comparação
Não compare números obtidos sob condições diferentes:
- Usar medida de corredor reto e ignorar o espaço da curva.
- Usar palete menor do que a carga que realmente avança para fora.
- Misturar modelo/mastro/pneu/acessório com outra folha técnica.
- Reduzir folgas ou faixa de pedestres para fazer o veículo caber no papel.
- Comparar o “right angle stack” de catálogos norte-americanos com o Ast de fichas VDI 2198. O primeiro mede só o giro da máquina, sem carga e sem folga; o fabricante orienta somar o comprimento da carga e uma folga (a Toyota EUA usa 12 in, cerca de 300 mm). O Ast europeu já inclui carga padrão e 200 mm de folga. Converta tudo para a mesma base antes de comparar.
Exemplo ilustrativo: levar números diferentes à mesma base
Os números abaixo servem apenas para mostrar o raciocínio. Use sempre a ficha do modelo ofertado e a sua carga real.
Exemplo didático · premissas hipotéticas
- Ficha VDI 2198 hipotética com Ast de 3.424 mm para palete 800 × 1200 longitudinal (valor da ordem do publicado para uma contrabalançada elétrica de 2 t).
- Carga real com 1.300 mm de comprimento no sentido de entrada.
- Catálogo norte-americano com “basic right angle stack” de 86 in e carga de 48 in, como no exemplo da Toyota EUA.
- No Ast, a carga entra pelo termo l6: a carga real tem 100 mm a mais que o palete de referência, então o corredor de trabalho passa a cerca de 3.524 mm antes de qualquer folga extra da operação.
- No método norte-americano, some o giro, a carga e a folga: 86 + 48 + 12 = 146 in, cerca de 3,71 m.
- Só depois de colocar os dois números na mesma base (carga real e folga declarada) compare as alternativas e valide a curva e os obstáculos no desenho.
Leitura do resultado: Os valores são ilustrativos e não servem como mínimo. A decisão depende da ficha do modelo exato, da carga medida e da folga adotada pela operação.
Perguntas frequentes
Valide dimensões com modelo e layout reais.
Existe uma largura mínima universal para empilhadeira?
Não. Ela depende da máquina, carga, palete, geometria, método de manobra e folgas; use o fabricante e o desenho da operação. A NR-11 não fixa uma largura mínima de corredor de empilhadeira. A NR-12 exige que as áreas de circulação sejam demarcadas, desobstruídas e dimensionadas para que materiais, pessoas e transportadores mecanizados circulem com segurança.
O valor da página do fabricante basta?
Não. Confirme qual modelo, palete, carga e método compõem o valor e valide o ciclo completo no seu layout.
Registre as medidas antes de comparar equipamentos
Organize rota, carga, palete e ficha do modelo exato em uma folha imprimível.
Abrir folha de mediçãoFontes consultadas
